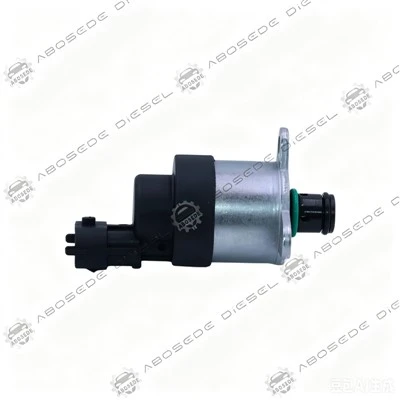

Bosch 0928400619 – 일관된 마찰 차단을 위해 디더링 주파수 무결성을 유지하는 계량 밸브

커먼-레일 시스템에서 계량 밸브는 정지 마찰을 깨서 스풀이 슬리브에 달라붙는 것을 방지하는 중첩된 디더 주파수 - 고주파 진동을 포함하는 PWM 신호를 수신합니다. 이 디더링 주파수는 임의적이지 않습니다. 밸브의 기계적 공명 특성과 일치하도록 선택되어 스풀이 항상 자유롭게 움직일 수 있도록 합니다. 전기 노이즈, 배선 저항 또는 ECU 드리프트 -로 인해 디더링 주파수가 변경되면 - 정지 마찰이 더 이상 효과적으로 깨지지 않고 스풀 응답이 일관되지 않게 됩니다. 0928400619는 디더 주파수 범위 전체에서 안정적인 임피던스를 유지하는 코일과 자기 회로로 설계되어 ECU의 디더 신호가 왜곡 없이 전기자에 전송되도록 보장합니다. 매번 적절한 주파수로 진동하는 밸브입니다.

계량 밸브를 제어하는 ​​PWM 신호는 단순한 온{0}}오프 신호가 아닙니다. - 여기에는 듀티 사이클에 중첩되는 고주파수 구성 요소(일반적으로 130-180Hz)가 포함됩니다. 이 디더링 주파수는 스풀이 슬리브에 달라붙는 것을 방지하는 뼈대 - 일반적으로 2-5 µm의 작은 진동을 생성합니다. 디더는 스풀이 정지해 있을 때 정지 마찰이 가장 높고 디더는 이를 더 낮고 일관된 값으로 감소시키기 때문에 일관된 스풀 응답에 필수적입니다. 그러나 디더링은 올바른 주파수(밸브의 기계적 공명과 일치하는 주파수)에 있는 경우에만 효과적입니다. 주파수가 너무 낮으면 진동 진폭이 정지 마찰을 깨기에 충분하지 않습니다. 너무 높으면 뼈대가 신호를 따라갈 수 없습니다. 0928400619는 디더 주파수에 맞춰 조정된 특정 인덕턴스를 가진 코일과 올바른 댐핑을 제공하는 자기 회로를 사용하여 전기자가 모든 온도에서 디더 신호에 응답하도록 보장합니다.

디더링 주파수 무결성은 코일 인덕턴스와 자기 회로 댐핑의 조합으로 유지됩니다. 0928400619의 코일은 1kHz에서 4.5mH의 인덕턴스를 갖습니다. - 이 값은 ECU의 디더 주파수와 공진하도록 선택됩니다. 자기 회로는 전기자가 진동하지 않고 디더 신호를 따르도록 보장하는 값인 0.5 -의 감쇠비를 제공하도록 설계되었습니다. 코일은 전체 온도 범위에서 인덕턴스를 유지하는 고온 와이어로 감겨 있으며, 자기 회로는 안정적인 투자율을 갖는 재료로 만들어집니다. 그 결과 온도나 전압에 관계없이 디더링 신호에 일관되게 반응하는 밸브가 탄생했습니다.

예를 들어 코일이 손상되거나 자기 회로가 저하되는 경우 코일 인덕턴스가 - 변경되면 디더링 주파수 무결성이 손실될 수 있습니다. 인덕턴스의 변화는 공진 주파수를 이동시키고 전기자는 더 이상 디더 신호에 효과적으로 반응하지 않습니다. 첫 번째 증상은 종종 거친 공회전입니다. - 정지 마찰이 깨지지 않고 스풀이 달라붙어 공전 속도가 변동합니다. 정품 0928400619는 고온 캡슐화로 보호되는 코일을 사용하고 자기 회로는 사용 수명 동안 안정적인 재료로 제작되어 디더 무결성이 유지됩니다.

0619 설치는 다른 CP3 밸브와 유사합니다. - 장착 표면을 청소하고, O-링과 백업 링을 교체하고, 고정 너트를 24Nm ± 2Nm 토크로 조입니다. 그러나 구체적인 확인 단계가 있습니다.설치 후 디더링 검사 수행. 오실로스코프를 사용하여 유휴 상태에서 계량 밸브 터미널의 전압을 측정합니다. 파형에는 중첩된 디더 주파수 -가 포함된 PWM 신호가 표시되어야 하며 디더는 펄스의 작은 진동으로 명확하게 표시되어야 합니다. 디더링이 보이지 않으면 배선 저항이 높거나 ECU의 디더 회로에 결함이 있을 수 있습니다. 점검은 밸브가 올바른 디더 신호를 수신하는지 확인하는 빠른 전기 테스트입니다.

Q1: 특별한 장비 없이 밸브의 디더 무결성이 손상되었는지 어떻게 알 수 있습니까?
→ 유휴 상태에서 엔진 소리를 들어보세요. - 거칠거나 유휴 상태를 찾는 것은 디더 무결성 손실의 첫 징후인 경우가 많습니다. 또한, 에어컨을 껐을 때는 엔진이 원활하게 공회전하지만, 켰을 때는 엔진이 거칠어지는 경우 디더링이 효과적으로 작동하지 않을 수 있습니다.

Q2: 원래 0633을 사용했던 Duramax에 0928400619를 사용할 수 있나요?
→ 예, 대부분의 CP3.2 애플리케이션에서 가능합니다. 0619에는 유휴 안정성에 특히 유용한 디더링 주파수 튜닝 기능이 있으며 많은 응용 분야에서 0633을 직접 대체합니다. 항상 엔진 보정과의 호환성을 확인하십시오.

Q3: 작은 스로틀을 적용하면 개선되는 엔진의 공회전 상태가 좋지 않은 이유는 무엇입니까?
→ 이는 디더 무결성 상실의 전형적인 증상입니다. - 스풀이 고착되고 작은 스로틀 움직임으로 정지가 해제됩니다. 0619는 디더링 주파수 무결성을 유지하여 이를 방지하도록 설계되었습니다.

Q4: 이 밸브에서 디더 무결성 손실의 가장 일반적인 원인은 무엇입니까?
→ 코일 열화 - 수명에 따라 인덕턴스가 변하고 공진 주파수가 이동합니다. 0619는 이러한 성능 저하를 방지하기 위해 고온-선을 사용하지만 밸브가 과열된 경우 인덕턴스가 변경되었을 수 있습니다.

Q5: 밸브를 교체했는데도 공회전이 계속됩니다. - 밸브에 결함이 있습니까?
→ 와이어링 하니스의 저항이 높은지 확인하세요. - 높은 저항 연결은 디더 신호를 약화시킬 수 있습니다. 또한 오실로스코프를 사용하여 ECU의 디더 출력을 확인하세요. - 디더가 없을 수도 있습니다. 새 밸브로 문제가 해결되지 않는 경우 밸브가 원인인 경우는 거의 없습니다.

Q6: 디더링 주파수는 엔진 속도에 따라 변합니까?
→ 디더링 주파수는 일반적으로 ECU에 의해 고정됩니다. - 이는 엔진 속도와 무관합니다. 0619는 일반적으로 130-180Hz 범위에 있는 ECU의 디더링 주파수에 맞춰 조정됩니다.
