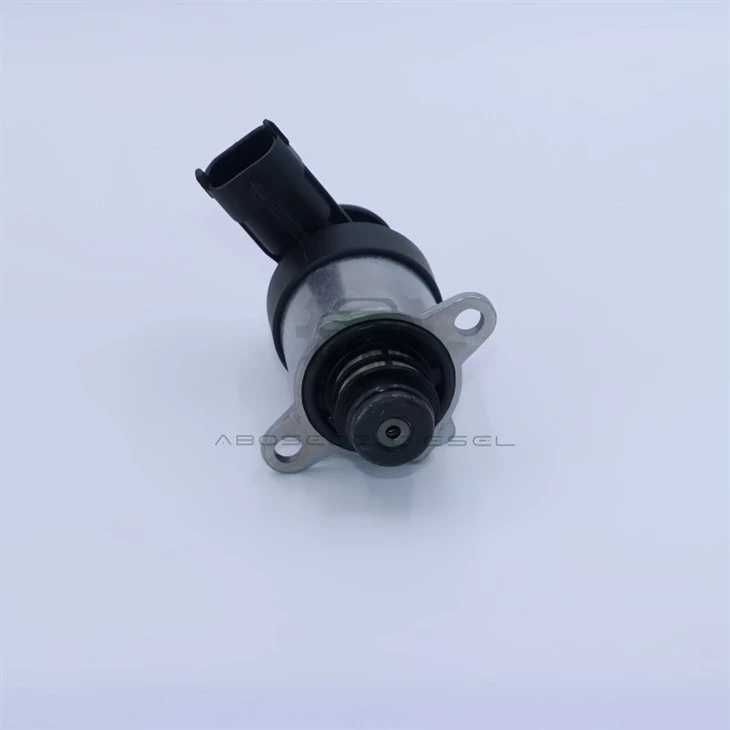

Bosch 0928400741 – 일관된 펌프 응답을 위해 일치하는 동적 이득을 갖춘 계량 밸브

커먼-레일 시스템에서 고압 펌프는 고정된 속도로 작동하지 않습니다. - 엔진과 함께 가속 및 감속하며 플런저가 충전하는 데 사용할 수 있는 시간은 각 회전마다 변경됩니다. 계량 밸브의 유량 증가({4}} 듀티 사이클의 주어진 변화에 대한 유량 변화-는 일관된 레일 압력 반응을 유지하기 위해 펌프의 속도-에 따른 충전 시간과 일치해야 합니다. 낮은 펌프 속도에서 게인이 너무 높으면 레일 압력이 오버슈트됩니다. 높은 펌프 속도에서 너무 낮으면 압력이 느려집니다. 0928400741은 펌프 속도에 반비례하는 동적 이득 특성으로 설계되었습니다. - 이득은 저속에서 더 높고 고속에서는 더 낮아 펌프의 충전 시간 변화와 일치합니다. 이 속도- 보상 이득은 펌프의 회전 속도에 관계없이 전체 엔진 속도 범위에서 레일 압력 응답이 일관되도록 보장합니다.

계량 밸브는 펌프 플런저로의 연료 흐름을 제어합니다. 낮은 엔진 속도에서는 플런저가 충전하는 데 비교적 오랜 시간이 걸립니다. - 펌프가 천천히 회전하고 밸브는 작은 구멍으로 필요한 유량을 전달할 수 있습니다. 높은 엔진 속도에서는 플런저가 충전하는 데 더 적은 시간이 걸립니다. - 펌프가 빠르게 회전하고 동일한 흐름을 전달하려면 밸브가 더 넓게 열려야 합니다. 밸브의 유량 게인이 일정한 경우 동일한 듀티 사이클 변경으로 인해 저속에서보다 고속에서 유량 변화가 더 작아지고(플런저가 충전되는 데 걸리는 시간이 짧기 때문에) 압력이 지연됩니다. 0928400741은 펌프 속도에 따라 유량 이득이 증가하여 충전 시간 감소를 보상하도록 설계되었습니다. 이 속도- 의존적 이득은 엔진 속도에 관계없이 압력 반응이 일관되도록 보장합니다.

속도{0}보상 이득은 스풀 포트 크기와 특정 감쇠 특성의 조합을 통해 달성됩니다. 스풀에는 높은 펌프 속도에서 스풀 속도 -에 따라 유효 흐름 영역이 증가하고 포트 전체의 압력 강하가 더 높아지도록 배치된 일련의 포트가 있어 플런저를 더 빠르게 채우는 데 도움이 됩니다. 댐핑 챔버의 크기는 낮은 주파수(낮은 펌프 속도에 해당)에서 주파수{4}}의존적 응답-을 제공하도록 크기가 지정되어 있으며 스풀은 특정 게인으로 움직입니다. 고주파수에서는 스풀의 유효 게인이 더 높습니다. 이는 파일럿 오리피스와 댐핑 챔버의 상호 작용에 의해 달성됩니다. - 동적 안정성을 제공하는 동일한 조합은 속도-에 따른 이득도 제공합니다. 0741의 게인 곡선은 레일 압력 반응이 엔진 속도 범위 전체에 걸쳐 일관되도록 보정되었습니다.

속도 보상은 스풀 포트와 댐핑 챔버의 정확한 상호 작용에 따라 달라집니다. 포트가 마모되거나 댐핑 챔버가 오염되면 속도-에 따른 게인이 변경됩니다. 첫 번째 증상은 종종 높은 rpm에서의 압력 지연입니다. - 속도에 따라 게인이 증가하지 않기 때문에 레일 압력이 필요한 만큼 빠르게 상승하지 않습니다. 순정 0928400741은 강화된 스풀 포트와 오염에 저항하도록 설계된 댐핑 챔버를 사용하여 밸브의 사용 수명 동안 속도-보상 이득이 유지되도록 보장합니다.

0741 설치는 다른 CP4 밸브와 유사합니다. - 장착 표면을 청소하고, O-링과 백업 링을 교체하고, 고정 너트를 23Nm ± 2Nm 토크로 조입니다. 그러나 구체적인 확인 단계가 있습니다.설치 후 속도 스윕 테스트 수행. 엔진이 작동 중인 상태에서 레일 압력 반응을 모니터링하면서 엔진 속도를 공회전 속도에서 정격 속도까지 점차적으로 높입니다. 압력은 속도 변화에 따른 심각한 지연이나 오버슈트 없이 안정적으로 유지되어야 합니다. 고속에서 압력이 지연되면 속도 보상이 저하될 수 있습니다. 테스트는 진단 도구를 사용하여 수행할 수 있는 간단한 기능 검사입니다.

Q1: 밸브를 제거하지 않고 밸브의 속도 보상이 손상되었는지 어떻게 알 수 있습니까?
→ 유휴 상태에서 3,000rpm까지 스윕을 수행하고 레일 압력과 계량 밸브 듀티 사이클을 모니터링합니다. 압력을 유지하기 위해 높은 rpm에서 듀티 사이클을 크게 증가시켜야 하는 경우 이득이 너무 낮을 수 있습니다. - 잘 작동하는-0741은 안정적인 듀티 사이클로 압력을 유지합니다.

Q2: 원래 0806을 사용했던 BMW에 0928400741을 사용할 수 있나요?
→ 예, 대부분의 CP4.2 애플리케이션에서 가능합니다. 0741은 특히 일시적인 성능에 유용한 속도 보상 이득을 가지며 많은 애플리케이션에서 0806을 직접 대체합니다. 항상 엔진 보정과의 호환성을 확인하십시오.

Q3: 엔진의 압력이 높은 rpm에서는 압력 지연이 발생하지만 낮은 rpm에서는 압력이 안정적인 이유는 무엇입니까?
→ 이는 속도-보상 게인- 게인이 속도에 따라 증가하지 않아 플런저가 높은 rpm에서 완전히 채워지지 않는 밸브의 전형적인 증상입니다. 0741은 이를 방지하도록 설계되었습니다.

Q4: 이 밸브에서 속도 보상 손실이 발생하는 가장 일반적인 원인은 무엇입니까?
→ 스풀 포트의 마모 - 마모에 따라 흐름 영역이 변경되어 속도- 종속 특성이 변경됩니다. 0741은 이러한 마모에 저항하기 위해 강화된 포트를 사용하지만, 연료에 연마 입자가 포함되어 있으면 마모가 가속화될 수 있습니다. 정기적인 연료 필터 교체가 가장 효과적인 예방 방법입니다.

Q5: 밸브를 교체했지만 높은 rpm에서 여전히 압력이 뒤떨어집니다. - 밸브에 결함이 있습니까?
→ 펌프로의 낮은-압력 공급을 확인하세요. - 높은 rpm에서 입구 압력이 떨어지면 밸브 성능에 관계없이 플런저가 완전히 채워지지 않습니다. 또한 연료 필터 압력 강하를 확인하십시오. - 필터가 막히면 높은 유량에서 압력 강하가 발생할 수 있습니다.

Q6: 속도 보상은 바이오디젤 혼합물에도 작동합니까?
→ 예, 속도 보상은 연료 유형이 아닌 밸브의 유압 특성을 기반으로 합니다. 그러나 바이오디젤은 점도와 압축성이 다르기 때문에 반응에 영향을 미칠 수 있습니다. 0741은 최대 B20의 표준 디젤 및 바이오디젤 혼합물과 함께 작동하도록 설계되었습니다.
