Cummins Q60 액추에이터 서비스 마스터 세트 - 전자 연료 제어 밸브를 위한 전체 점검 시스템

Cummins Q60 액추에이터는 엔진 ECU와 고압 연료 펌프 사이의 중요한 전기 유압식 인터페이스입니다. 이는 흡입 제어 밸브(SCV) 또는 계량 장치를 조절하여 펌프의 플런저 챔버로의 연료 흐름을 조정하여 레일 압력을 목표 값의 ±15bar 이내로 유지합니다. 시간이 지남에 따라 액추에이터의 내부 구성요소-솔레노이드 플런저, 스프링 팩 및 파일럿 밸브 시트-는 마모, 바니시 축적 또는 전기적 저하를 경험합니다. 플런저 스트로크 편차가 0.08mm에 불과하면 계량 특성이 4~5% 변경되어 레일 압력 진동, 전력 감소 및 연기 증가가 발생합니다. 이것커민스 Q60 액추에이터 서비스 마스터 세트ISB, ISDe 및 ISL 엔진 제품군 전체에 사용되는 8핀(초기) 및 12핀(후기) 변형을 모두 포괄하여 Q60 액추에이터의 분해, 검사, 청소 및 재조립을 위한 완전한 모듈식 도구 시스템을 제공합니다.

마스터 세트는 4개의 기능 모듈로 구성되어 있으며 각 모듈은 액추에이터 서비스의 특정 단계를 처리합니다.

모듈 1: 분해

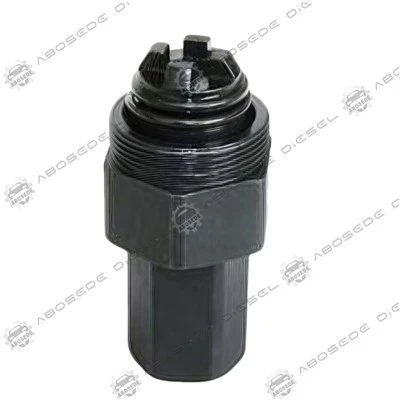

솔레노이드 하우징 소켓- 알루미늄 펌프 하우징을 손상시키지 않고 액추에이터의 고정 칼라를 제거하기 위한 얇은 벽, 깊은 도달 범위의 24mm 소켓(0.8mm 벽)입니다. 소켓에는 크로스스레딩을 방지하기 위한 6점 드라이브와 스프링 장착 센터링 슬리브가 있습니다.

플런저 추출 맨드릴- 플런저를 회전시키지 않고(보어에 흠집을 낼 수 있음) 축 방향 장력을 가하는 스러스트 베어링과 함께 플런저의 내부 풀오프 나사산과 맞물리는 나사식 M6×0.75 맨드릴입니다.

스프링 압축 클램프- 액추에이터의 리턴 스프링을 6.0mm 압축하여 스프링 장력을 갑자기 풀지 않고도 고정 서클립을 제거할 수 있는 AC 프레임 도구입니다.

모듈 2: 검사 및 측정

플런저 스트로크 게이지- 액추에이터 하우징에 장착되는 전용 다이얼 표시기 베이스로, 스프링 장착형 플랫 팁 프로브로 플런저의 총 이동 거리(0~3.0mm, 0.01mm 분해능)를 측정합니다.

코일 저항 시험기- 솔레노이드 코일의 저항(8핀의 경우 2.5~3.5Ω, 12핀의 경우 4.0~5.0Ω)을 측정하여 단락된 회전 또는 개방 회로를 감지하는 켈빈 클립이 있는 소형 저항계입니다.

좌석 프로필 비교기- 비전 시스템 없이 파일럿 밸브 시트의 직경과 동심도를 확인하는 정밀 연삭 GO/NO-GO 게이지 3개 세트입니다.

모듈 3: 세척 및 재조정

초음파 세척 바구니- 바닥이 메쉬로 되어 있고 고정 클립이 있는 스테인레스 스틸 바스켓으로, 2리터 초음파 탱크에 최대 4개의 액추에이터를 고정하여 용매가 모든 내부 통로에 도달하도록 합니다.

바니시 제거 브러시 세트- 정밀 표면을 긁지 않고 플런저 보어와 밸브 시트를 수동으로 청소하기 위한 나일론 강모의 각진 브러시(세 가지 크기: 2.0, 3.5, 5.0mm OD).

가압식 플러싱 어댑터- 액추에이터의 연료 입구 포트와 솔벤트 스프레이 건에 연결되는 피팅으로, 내부 갤러리를 통해 세척액을 플러시하여 잔류 침전물을 제거합니다.

모듈 4: 재조립 및 토크 검증

좌석 삽입 도구- 깊이 조절 장치가 있는 압입식 맨드릴로 새 파일럿 밸브 시트를 올바른 깊이(하우징 표면에서 12.50mm ±0.02mm)에 설치합니다.

토크 앵글 어댑터- 솔레노이드 고정 칼라를 조이기 위한 사전 설정된 어댑터(35 N·m + 60 도 )로 토크 렌치에만 의존하지 않고도 일정한 클램프 하중을 보장합니다.

스프링 높이 게이지- 설치된 스프링 높이(목표: 14.2~14.6mm)를 측정하여 올바른 예압을 확인하는 특수 앤빌이 포함된 깊이 마이크로미터입니다.

액추에이터 제거- 전기 커넥터와 연료 라인을 분리합니다. 24mm 소켓을 사용하여 고정 칼라를 제거합니다. 펌프 하우징에서 액추에이터 어셈블리를 꺼냅니다.

분해- 벤치 장착 클램프(포함)에 액추에이터를 배치합니다. 플런저 추출 맨드릴을 사용하여 솔레노이드 플런저를 빼냅니다. C 프레임 클램프로 리턴 스프링을 압축하고 서클립을 제거합니다.

검사 및 측정- 스트로크 게이지를 사용하여 플런저 스트로크를 측정합니다. 서비스 한계와 비교하십시오(신규: 1.6mm, 서비스 한계: 1.4mm). 코일 저항을 측정합니다. 공차를 벗어나면 솔레노이드를 교체해야 합니다.

청소- 모든 구성 요소(코일 제외)를 초음파 바구니에 넣고 50도 디젤 기반 용매에서 10분간 초음파 처리합니다. 깨끗한 솔벤트로 내부 통로를 불어내려면 플러싱 어댑터를 사용하세요.

검사 및 수리- GO/NO-GO 게이지로 파일럿 밸브 시트를 확인합니다. 시트가 마모된 경우(GO 실패) 시트 삽입 도구를 사용하여 새 시트를 장착하십시오. 나일론 브러시로 플런저 보어를 청소합니다.

재조립- 리턴 스프링을 설치하고 클램프로 압축한 후 서클립을 장착합니다. 맨드릴을 사용하여 플런저를 삽입합니다. 토크 앵글 어댑터(35 N·m + 60 도)로 고정 칼라를 조입니다. 깊이 마이크로미터로 스프링 높이를 확인합니다.

최종 확인- 플런저 스트로크를 다시 측정하여 사양(8핀의 경우 1.4~1.6mm, 12핀의 경우 1.8~2.0mm) 내에 있는지 확인합니다. 범위 내에 있으면 액추에이터를 설치할 준비가 된 것입니다.

마스터 세트의 측정 도구는 육안 검사로는 확인할 수 없는 문제를 감지하도록 설계되었습니다.

스트로크 게이지- 서비스 한계보다 0.10mm 낮은 스트로크는 플런저가 마모되었거나(유효 길이 감소) 밸브 시트가 함몰되었음을 나타냅니다. 이 조건으로 인해 액추에이터가 연료량을 적게 측정하게 되어 부하가 걸린 상태에서 레일 압력이 낮아지게 됩니다.

코일 저항 시험기- 상한보다 10% 이상 높은 저항은 내부 단락(코일 회전 감소)을 나타내며, 이로 인해 전류 소모가 증가하고 ECU의 드라이버 트랜지스터가 과열될 수 있습니다. 반대로, 낮은 저항은 개방 회로를 나타냅니다.-인젝터가 전혀 작동하지 않습니다.

좌석 비교기- GO 테스트에 실패한 GO/NO-GO 게이지는 밸브 시트가 비대칭으로 마모되어 플런저가 비스듬히 안착되었음을 나타냅니다. 이로 인해 낮은 레일 압력에서 불규칙한 계량과 누출 증가가 발생합니다.

모든 금속 도구(소켓, 맨드릴, 클램프, 게이지)는 다음과 같은 재료로 제조됩니다.S7 충격 방지 공구강, 56-58 HRC로 열처리,흑색 질화물 마감마손과 부식에 저항합니다. 초음파 바구니는 다음과 같이 만들어집니다.316L 스테인레스 스틸용접되고 강화된 모서리가 있으며 80도에서 연속 작동이 가능합니다. 브러쉬는 다음과 같이 만들어집니다.고온 나일론(250도), 스테인레스 스틸 핸들 포함. 보관 케이스는강화 폴리프로필렌압력 균등화 밸브와 건조제 챔버가 있는 장치; 케이스에는 다음이 포함되어 있습니다.빠른 참조 서비스 포스터분해 순서와 도구 선택을 보여주는 내부 뚜껑에 적층되어 있습니다.

Q1: Q60 액추에이터는 얼마나 자주 서비스를 받아야 하며, 마스터 세트는 해당 일정을 지원합니까?
Cummins는 인젝터 정밀검사 간격에 맞춰 Euro 4/5 엔진의 경우 150,000km, Euro 6의 경우 200,000km에서 액추에이터 검사를 권장합니다. 마스터 세트는 액추에이터당 45분 서비스를 제공하도록 설계되어 하루 안에 6개의 액추에이터 전체 세트를 정밀 검사할 수 있습니다.

Q2: 유사한 디자인을 사용하는 다른 펌프 브랜드(예: Bosch CP3, Denso HP0)의 액추에이터를 서비스하는 데 이 세트를 사용할 수 있습니까?
Q60 액추에이터는 Cummins ISB/ISDe/ISL 엔진에만 적용되며 Bosch 또는 Denso 액추에이터와 호환되지 않습니다. 세트의 치수 공차와 토크 사양은 Q60의 설계에 맞게 조정되었습니다. 다른 브랜드의 경우 별도의 서비스 세트를 제공합니다.

Q3: 예정된 간격 전에 액추에이터를 정비해야 한다는 징후는 무엇입니까?
주요 지표로는 레일 압력 진동(진단 데이터에서 볼 수 있음), 펌프나 인젝터 누출이 없는 "낮은 레일 압력" 오류 코드, 스로틀 변경에 대한 느린 반응 등이 있습니다. 이러한 현상이 나타나면 세트에 포함된 도구를 사용하여 스트로크 측정 및 코일 저항 점검을 권장합니다.

Q4: 토크 각도 어댑터는 35N·m + 60도를 지정합니다. -각도가 지정되는 이유는 무엇이며 단순한 토크 값이 아닌 이유는 무엇입니까?
고정 칼라의 나사산에는 윤활 및 마모에 따라 달라지는 마찰 계수가 있습니다. 고정 토크만 사용하면 조임이 부족하거나 과도하게 조일 수 있습니다. 토크 각도 방법은 클램프 부하가 일관되도록 보장합니다.{2}}칼라는 낮은 토크(35N·m)로 조여 마찰을 제거한 다음 고정 각도(60도)만큼 회전하여 올바른 예압을 얻습니다.

Q5: 시트 삽입 도구를 사용하여 대형 시트를 설치할 수 있습니까(하우징 보어가 마모된 경우)?
아니요. 시트 삽입 도구는 표준 크기 시트용으로만 설계되었습니다. 하우징 보어가 서비스 한계를 초과하여 마모된 경우 펌프 헤드를 교체하거나 다시 가공해야 합니다. 공구의 깊이 정지 장치는 12.50mm로 고정되어 있습니다. 마모된 보어를 보상하기 위해 조정하지 마십시오.

Q6: 세척 용제와 제거된 바니시 침전물은 어떻게 처리합니까?
초음파 세척 용제(디젤 기반)는 여과하여 재사용해야 합니다. 여러 주기를 거친 후 폐유 재활용업체로 보내질 수 있습니다. 바니시 침전물과 제거된 구성 요소는 탄화수소로 오염된 폐기물로 분류되며 현지 규정에 따라 폐기해야 합니다. 세트에는 임시 보관을 위한 밀봉된 폐기물 용기가 포함되어 있습니다.
