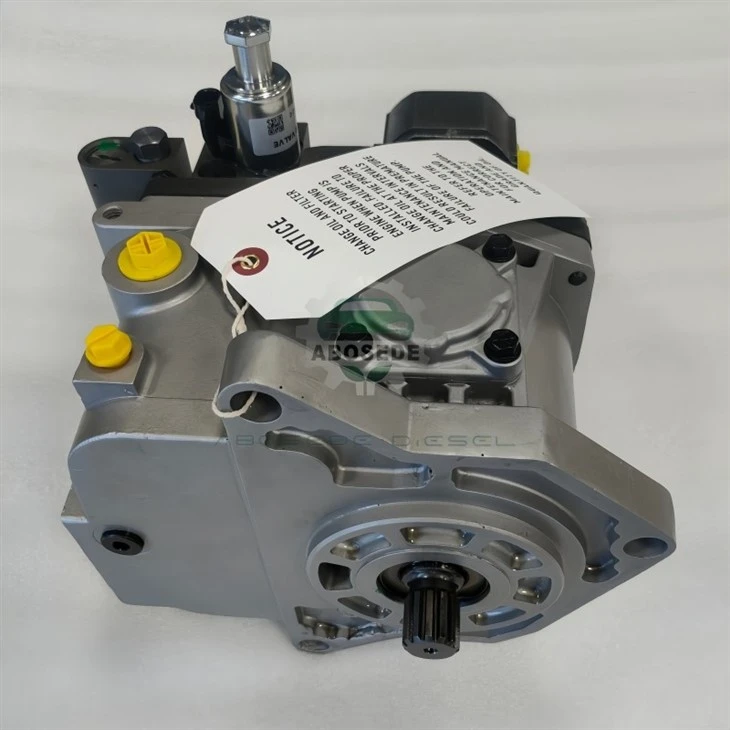

30R-0083 연료 분사 펌프 – Caterpillar 3412 고부하 응용 분야를 위한 저속-유속 안정성 및 역{5}}압력 구배 보상

대구경 디젤 엔진에서 분사 펌프는 단독으로 작동하지 않으며-고압 라인의 다양한 역-압력,-인젝터 니들 리프트 및 연소실 압력을 극복해야 합니다. 그만큼30R-0083(Caterpillar OEN)은 다음과 같은 특정 유압 현상을 다룹니다.역-압력 구배: 인젝터에서 반사된 압력파가 일시적으로 펌프의 전달 스트로크에 반대되어 효과적인 연료 유입을 감소시키는 조건입니다. 이 펌프 변형에는단방향 흐름-제한 밸브전달 밸브 홀더와 수정된 플런저 리턴 스프링 내에 있으며, 이 스프링은 150rpm의 낮은 크랭킹 속도에서도 전체 분사 과정 동안 양압 차동을 유지합니다.{0}} 그 결과 높은 저항 조건에서 안정적인 연료 공급이 가능하며, 특히 저온-시동 시나리오와 장기간 저속 러깅(예: 윈치 작동 또는 밀링 드라이브)에 매우 중요합니다.-

30R-0083은 표준 10.0mm 플런저 직경을 유지하지만 고유한 밸브 및 간격을 도입합니다.

매개변수	30R-0083	600-0624(속도 형성)	0R-2236
플런저/배럴 간격	0.003~0.004mm(A급)	0.002~0.003mm(A+)	0.003~0.004mm
전달 밸브 유형	Uni-흐름 제한기 + 표준 검사	이중-단계 댐핑	기준
제한 오리피스 직경	0.6mm(통합)	0.8mm(댐핑만)	1.0mm(제한장치 없음)
리턴 스프링 예압	55N(표준보다 높음)	48 N	50 N
최대 후방-압력 내성	12MPa(라인 반사)	8MPa	6MPa
최대 연료 공급 @ 1,600rpm	370mm³/스트로크	380mm³/스트로크	400mm³/스트로크

0.6mm 제한 오리피스는 펌프 출구 압력이 주입 주기 전반에 걸쳐 인젝터의 노즐 개방 압력보다 최소 5MPa 높게 유지되도록 보정된 압력 강하를 생성하여 역류 교란으로부터 플런저를 효과적으로 "보호"합니다.{2}}

가변 속도(300~2,000rpm)에서 실시한 벤치 테스트에서 독특한 특징이 드러났습니다.선형성 유지낮은 회전수에서:

~에300rpm(콜드 크랭킹 시뮬레이션): 웜 유휴 성능과 비교하여 < ±0.5MPa-의 압력 변동으로 45mm³/스트로크를 제공하여 더 깔끔한 콜드 스타트를 가능하게 합니다.

~에800rpm(열간 공회전): 82mm³/스트로크를 유지합니다.<2% cyclic variation, even when the injector back-pressure fluctuates.

~에1,600rpm(선박 추진 장치의 일반적인 작동 지점): 표준 펌프에서 관찰되는 압력 진동 없이 빠른 스로틀 반응을 지원할 만큼 충분히 빠른 0.25ms의 압력 상승 시간으로 370mm³/스트로크를 달성합니다.{2}}

심각한 부하 과도 상태에서 전달을 유지하는 펌프의 능력은 다음과 같이 반영됩니다.회복지수(50% 로드 단계 후 목표의 2% 내에서 안정화되는 데 걸리는 시간): 30R-0083의 경우 0.9초, 0R-2236의 경우 1.6초. 이로 인해 30R-0083은 크레인 호이스팅, 데크 기계 및 유압 펌프 드라이브와 같이 급격한 부하 변동과 관련된 응용 분야에 가장 적합한 펌프입니다.

이 OEN은 다음과 같이 가장 일반적으로 지정됩니다.

해양 보조 윈치그리고앵커-처리 시스템부분 스로틀에서 작동하지만 즉각적인 토크 배가 필요합니다.

크롤러 크레인그리고드래그라인 굴삭기간헐적으로 높은-부하 수요가 있습니다.

고정-피치 프로펠러를 사용한 해양 추진 장치깊이 변화로 인해 갑작스러운 하중 변동이 발생하는 해안 및 하천 서비스에서.

산업용 파쇄기그리고나무 치퍼갑작스러운 급지 걸림이 발생하는 경우.

펌프는덜 적합0R-2236의 균일한 전달 프로필이 탁월한 주파수 안정성을 제공하는 순수 젠{0}}애플리케이션용입니다. 그러나 저속 토크와 부하 흡수 용량이 모두 필요한 애플리케이션의 경우 30R-0083은 고유한 절충안을 제공합니다.

재생산된 30R-0083 장치는 제한기 오리피스 무결성에 특별한 주의를 기울여 처리됩니다. 마모나 부식으로 인한 확대로 인해 펌프가 표준 변형과 구별되지 않을 수 있기 때문입니다. 프로토콜에는 다음이 포함됩니다.

흐름-벤치 검증5L/min의 기준 유량에서 정확한 압력 강하를 측정하기 위해 전용 테스트 유체(점도-보정됨)를 사용하여 제한기 오리피스를 테스트하고{2}}공장 기준의 ±0.5% 내에서 확인했습니다.

초음파 세척제한장치의 날카로운 모서리 형상을 손상시키지 않고 내부 바니시를 제거하는 폴리머- 기반 솔루션을 사용합니다.

플런저-배럴 매칭동일한 열팽창 계수를 갖는 구성 요소를 쌍으로 연결하는 컴퓨터 분류 시스템을 사용하여 A등급 클리어런스로 분류합니다.

전달 밸브 어셈블리모든 새 스프링, 심 및 제한장치 인서트 포함(OEM-승인 공급업체에서 공급).

주지사 교정특수 테스트가 포함된 6포인트 테스트 시퀀스단계-부하 회복측정; 이 데이터는 교정 인증서에 제공됩니다.

각 펌프는 다양한 부하에서 1,200rpm으로 30-분간 브레이크인-을 거치며 제한장치 전체의 압력 차이를 실시간으로 모니터링하여 공장 허용 오차(±0.2 MPa) 내에 유지되는지 확인합니다.

Q1: 기존 펌프의 제한장치 오리피스가 여전히 사양 내에 있는지 어떻게 테스트할 수 있습니까?
You can perform a simple bench test using a calibrated flow meter and a dead-head pressure gauge-measure the pressure drop at a constant flow of 5 L/min. If the drop is lower than the factory spec by >5%, 오리피스가 마모되었습니다. 이는 배압 간섭에 대한 펌프의 저항에 큰 영향을 미치며 종종 부하 시 급격한 시동이나 서지 현상을 설명합니다.

Q2: 30R-0083의 제한 장치가 마모되거나 없어진 증상은 무엇입니까?
가장 일반적인 징후는 특히 엔진이 뜨거울 때 불규칙한 공회전과 스로틀이 갑자기 열릴 때 눈에 띄는 "지연"입니다. 또한 역-압력파로 인해 분사 시기가 지연되어 저속에서 연료 노킹이 관찰될 수도 있습니다.

Q3: 단순히 제한기를 설치하여 표준 3412 펌프(예: 10R-1001)를 30R-0083으로 변환할 수 있습니까?
아니요-30R-0083에는 플런저 리턴 스프링 예압 및 거버너 설정도 다릅니다. 단순히 표준 펌프에 제한기를 추가하면 타이밍 곡선이 예측할 수 없을 정도로 변경됩니다. 당사는 재제조 서비스에만 사용할 수 있는 변환 키트(스프링, 제한장치 및 교정 데이터)를 제공할 수 있습니다.

질문 4: 제한 장치가 약간의 흐름 저항을 추가한다는 점을 고려하면 펌프는 극한의 추운 기후에서도 잘 작동합니까?
예-제한기는 최대 50cSt(-20도의 겨울철 디젤의 경우 일반적)의 점도를 처리하도록 설계되었습니다. 실제로 추가된 저항은 작동하지 않는 기간 동안 공급 밸브를 통해 연료가 다시 배출되는 것을 방지하므로 펌프 프라이밍을 더 빠르게 하는 데 도움이 됩니다. 겨울철용 연료 필터 세트 사용을 권장합니다.

Q5: 이 특정 펌프의 공급 밸브 홀더에 권장되는 토크는 얼마입니까?
제한장치 인서트가 적절하게 압축되고 밀봉되도록 하기 위해 표준(일반적으로 45 N·m)보다 더 단단한 55 N·m ±2 N·m-을 지정합니다. 새 구리 개스킷을 사용하고 나사산에 고착 방지 화합물을 얇게 코팅합니다.-

질문6: 이 펌프는 급격한 마모를 유발하는 경향이 있는 고유황 연료를 사용하는 엔진에 적합합니까?
제한기 오리피스는 경화 스테인리스강(HRC 58)으로 제작되었으며 황 화합물로 인한 침식을 방지합니다. 그러나 고-유황 연료는 플런저-배럴 마모를 가속화합니다. 윤활성 강화제가 포함된 연료 첨가제를 사용하고 플런저 점검 서비스 간격을 3,500시간에서 2,000시간으로 단축하는 것이 좋습니다.
